AV转DVI
（NS-ACD）
NS-ACD是一款视频信号转数字信号的转换器，输入端口为 D-Sub，除了支持视频信号输入外，同时支持VGA信号和YPBPR信号输入功能，用户可以通过板卡的的联拔开关进行设置，使用相当灵活，安装方便，即插即用。
产品特性
◆内置MACE4.0，增强版动态画质处理器；
◆3D comband、3D de-interlace，提高图像边缘效果，提高画面层次；
◆3D Noise Reduction,降低画面噪点，提高画面品质；
◆内置信号自动识别功能；
◆信号自动锁定功能，无信号20s后进入standby，有信号自动打开功能，符合国家节能减排标准；
◆输出端口DVI（24+5),满足DVI-D输出；
◆标准HDMI1.3a信号输出（带音频）/标准DVI信号输出；
◆输出分辨率多多样化，以满足更多客户不同需求。固定720p/60Hz 、1080p/60Hz陪频输出，
信号输入分辨率和输出分辨率同步；
◆自带画面调节功能，以解决使用民品显示设备出现画面溢出、不满屏、黑屏等现象；
◆体积小，功耗低，单路功耗为4W，工作后芯片表面温升为20度；
◆DC 12V1A外置电源；
技术参数
| 输入信号 | 输出信号 |
接口 | D-Sub | DVI 24+5 |
支持信号格式 | CVBS(视频）、YPBPR（分量）、VGA（电脑） | HDMI 1.3a、DVI 1.0 |
音频 | 支持音频输入 | 支持音频输出 |
阻抗 | 75Ω | 50Ω（单根差分线） |
信号电平 | VP_P=1V | VP_P=3.3V |
分辨率 | CVBA(视频）：支持NTSC、PAL信号； 分辨率为480p、576i； | HDMI：480i、480p、576i、576p、720p 50Hz /60Hz、1080i 50Hz/60Hz、 1080 50Hz/60Hz、 DVI： 支持VESA分辨率标准； |
特殊功能 | 输入分辨率任意 | 1）强制720p输出 2）强制1080p输出 3）分辨率≤720时，720p输出 分辨率>720时，1080p输出 |
特殊功能 | 输入分辨率任意 | DVI输出：显示器画面满屏； HDMI输出：若电视画面溢出，可通过内置 拨码对画面进行缩放，完成画面满屏； |
功耗 | 5W |
电源 | 12V 1A |
盒内表面温度 | 50°MAX |
工作温度 | 0……50℃ |
存储温度 | -20……85℃ |
重量 | 300g |

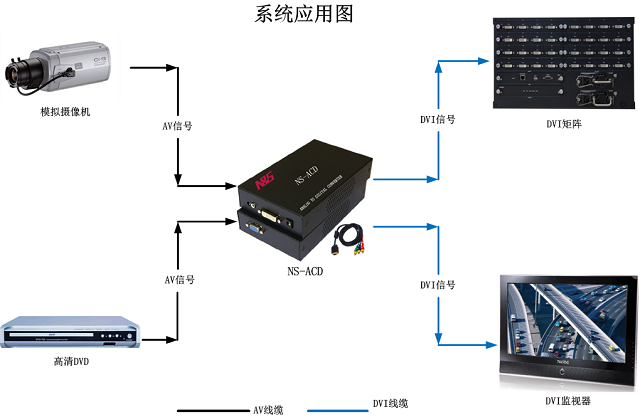

产品应用图
